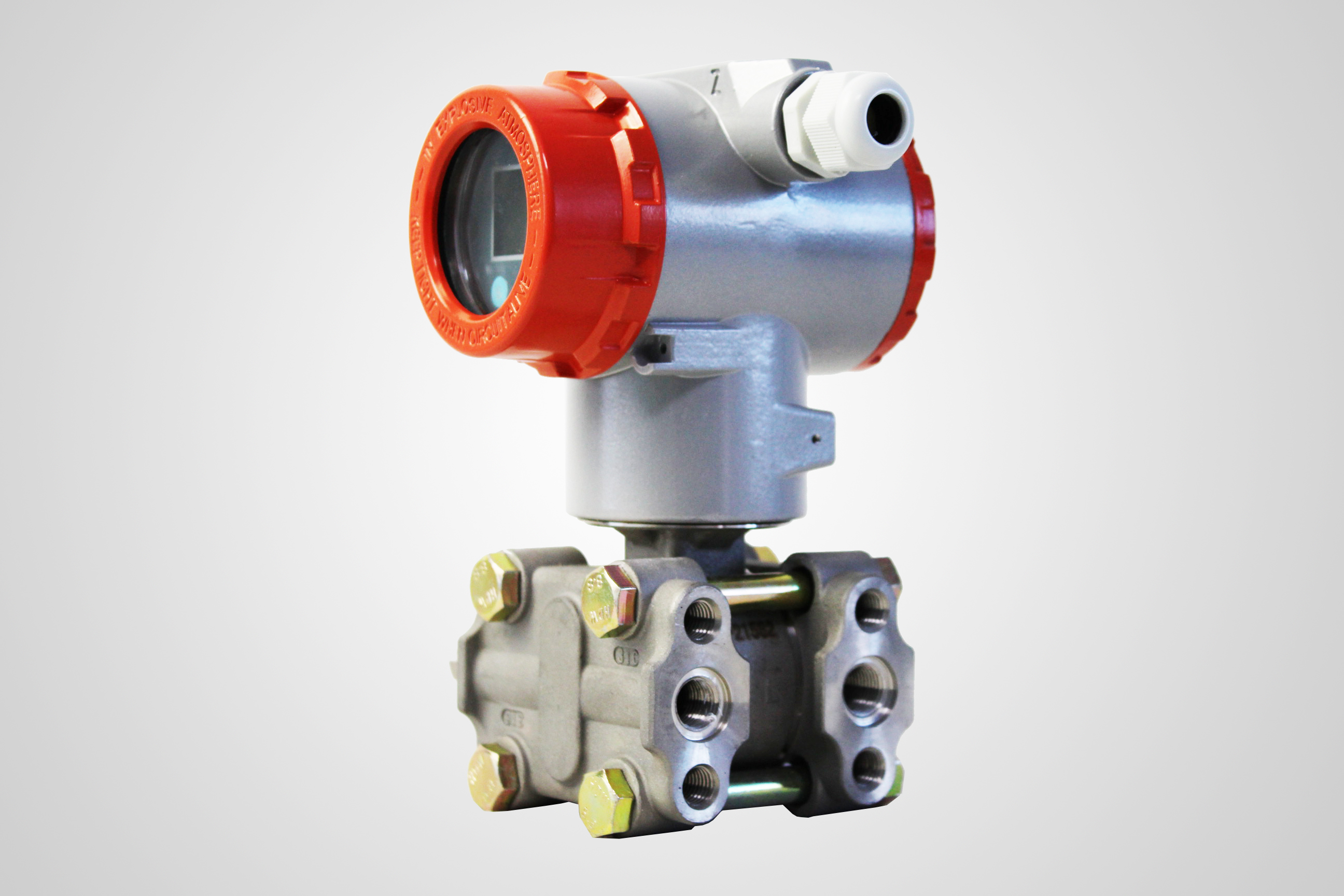

智能式变送器按键使用说明书
1. 按键功能
通过按键可以主变量调零；零点迁移【调零】、量程迁移【调满】；设置单位、量程、阻尼、设置显示变量。
1.1. 按键功能码速查表
现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。其对应关系为：
注：通过输入各个功能对应的操作码，可以快速进入对应功能。例如输入“5”，直接进入设置阻尼功能。
1.2. 按键模式说明
本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。此时Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。此时Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存。
1.3. 数据设置方法
当左下角的“88”字符显示1～7时，表明变送器处于现场组态模式，此时可以通过按键输入密码、修改参数、或者进行迁移。
数据设置过程中，“S”键用于调整数字和小数点，“Z”键用于移位，“M”键用于保存。
设置过程如下：
1． 按下S键进入数据设置界面，同时符号位开始闪烁，表示可修改符号位。
2． 若再次按下S键，可以切换数据的正负（正号用上箭头表示）。
3． 按下Z键，第一位数字位开始闪烁，表示可修改，此时长按或连续多次按下S键，设置数字在0~9之间循环。
4． 再次按下Z键，可依次设置第二位到第五位数字，设置方法与第一位完全相同。
5． 设置完第五位数字后，按下Z键，开始设置小数点。四个小数点同时开始闪烁，表示可以设置小数点，此时按S键，小数点位置循环切换。
6． 小数点设置完成后，按下Z键，左下箭头开始闪烁，表示可以保存设置。
7． 按下S键，保存设置；按下Z键，符号位开始闪烁，可重新开始设置数据。
注：若为“三按键”操作模式，在数据设置过程中，任何时刻都可以按下M键，以快速保存设置，而不必等到下箭头闪烁时才可以保存设置。
2. 按键操作说明
2.1. 主变量调零（清零）功能在实时正常显示状态，同时按下“M”＋“Z”键，并保持5秒，直接进入主变量调零功能。
注：1. 只有在软件版本1.4之后的电路板，才支持通过“M”＋“Z”快速进入功能；
2. 对于早期版本，需要输入操作码“2”后进入设置功能；或者输入操作码“6”后直接进入。
在进入“主变量调零”功能后，左下角的功能码显示“6”，中间显示当前的主变量值，下方区域显示“YES”或者“NO”。
��� 当显示“YES”时，按下“M”或者“Z”键，执行“主变量调零”操作。执行此功能后，输出压力为“0”。
��� 当显示“NO”时，按下“M”或者“Z”键，结束“主变量调零”操作。
��� 按下“S”键，可以在“YES”和“NO”之间进行切换。
2.2. 组态功能
2.2.1. 功能概述
在实时正常显示状态，按下Z键能进入组态数据设置状态。
在进入这个状态后，LCD左下角显示“01”，提示输入操作码。输入不同的操作码，则进入不同的功能设置界面。相应功能设置完成后，自动进行循环设置。
说明：
��� 若为两键设置模式，在下箭头闪烁时，按下S键，实现M键保存功能。
��� 若设置数据超限，LCD显示“OVER”，此时按下S键或Z 键可以重新设置。
��� 在组态数据设置完成并回到正常显示状态下，若用户在10秒钟内再次按下Z键，则重新开始组态设置过程，并且略过输入码验证步骤。
��� 进入组态数据设置后，若2分钟内无按键按下，则返回正常显示。
��� 如果在“功能1”，输入操作码后，执行如下功能： 输入“××××2”（即前面4位可以为任意数），则进入单位设置。
输入“××××3”（即前面4位可以为任意数），则进入量程下限设置。
输入“××××5”（即前面4位可以为任意数），则进入阻尼设置。
输入“××××6”（即前面4位可以为任意数），则进入主变量调零。
输入“××××8”（即前面4位可以为任意数），则进入输出特性调整。
如果输入其它数据，则返回正常显示。这样可以避免人为的误操作。
2.2.2. 设置单位
设置单位过程中，LCD右下角闪烁显示当前选中的单位。单位设置流程如下：
1) 按下“S”键，依次选择主变量单位；（kPa、Torr、atm、MPa、inHO、inHG、ftHO、mmHO、mmHG、psi、bar、mbar、gcm、kgcm、Pa等）
2) 按下“Z”键或者“M”键，确认当前选择的主变量单位，并且直接进入“量程下限设置”功能界面。
说明：
��� 显示单位“I4H2O”表示：4摄氏度英寸水柱；
��� 显示单位“m4H2O”表示：4摄氏度毫米水柱；
2.2.3. 设置量程
设置量程时，必须首先输入“量程下限”，然后输入“量程上限”。
设置量程过程中，左下角的操作码显示“03”或者“04”，分别对应输入“下限”和“上限”。量程下限输入完毕后，自动进入“量程上限”的设置。
数据的输入方法，参见“2.2数据设置方法”。
2.2.4. 设置阻尼
可以通过输入操作码“5”直接进入设置阻尼页面，或者在设置完量程上限后直接进入设置阻尼。
左下角的操作码显示“05”时，表示设置阻尼值。阻尼值的输入范围是0～32秒。
数据的输入方法，参见“2.2数据设置方法”。
特别说明：如果输入阻尼值为“05678”，则自动进行“恢复出厂设置”操作。【需要在出厂前执行“数据备份”操作】
3.恢复出厂设置
如果变送器已经在出厂时，对组态等数据进行了备份，则可以通过按键输入阻尼“5678”来现场恢复数据。
“组态数据备份”：运行HART-CONFIG Tool软件，在“高级功能”下的“附加功能”选项下，点击“数据备份”按钮，即可将变送器的单位、量程、阻尼等信息进行备份。
备份数据的恢复有以下几种方式：
1） 通过HART-CONFIG Tool软件，在“仪表组态”下的“输出特性”页面，输入阻尼“5678”，再点击“写入”，可以恢复备份数据。【提示：写入数据时，可能提示“通讯失败”，是正常现象，不影响数据的恢复。因为5678不是有效的阻尼值】
2） 通过HART375手持器进行恢复。在“详细设置”→“信号状况”→“阻尼”下输入阻尼“5678”，并写入，可以恢复备份数据。【提示：写入数据时，可能提示“通讯失败”，是正常现象，不影响数据的恢复。因为5678不是有效的阻尼值】
3） 通过按键，在第5项，输入阻尼时，输入“05678”，并保存，将恢复备份数据。【此操作不影响真正的阻尼值】
1. 按键功能
通过按键可以主变量调零；零点迁移【调零】、量程迁移【调满】；设置单位、量程、阻尼、设置显示变量。
1.1. 按键功能码速查表
现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。其对应关系为：
| 左下角“88”字符显示 | 设置变量 |
| 0或空 | 正常显示 |
| 1 | 输入操作码（可以直接输入和下面功能对应的数字，以直接进行相应功能的设置） |
| 2 | 设置单位 |
| 3 | 设置量程下限 |
| 4 | 设置量程上限 |
| 5 | 设置阻尼 |
| 6 | 主变量调零 |
| 7 | 零点迁移与量程迁移 [调零和调满] |
| 8 | 输出特性【设置线性输出、或者开方输出】 |
注：通过输入各个功能对应的操作码，可以快速进入对应功能。例如输入“5”，直接进入设置阻尼功能。
1.2. 按键模式说明
本产品支持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适用于LCD上具备3个按键的产品。此时Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
“双按键”操作模式：这种操作模式通常用于外部只有2个非接触按键的情况。此时Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存。
1.3. 数据设置方法
当左下角的“88”字符显示1～7时，表明变送器处于现场组态模式，此时可以通过按键输入密码、修改参数、或者进行迁移。
数据设置过程中，“S”键用于调整数字和小数点，“Z”键用于移位，“M”键用于保存。
设置过程如下：
1． 按下S键进入数据设置界面，同时符号位开始闪烁，表示可修改符号位。
2． 若再次按下S键，可以切换数据的正负（正号用上箭头表示）。
3． 按下Z键，第一位数字位开始闪烁，表示可修改，此时长按或连续多次按下S键，设置数字在0~9之间循环。
4． 再次按下Z键，可依次设置第二位到第五位数字，设置方法与第一位完全相同。
5． 设置完第五位数字后，按下Z键，开始设置小数点。四个小数点同时开始闪烁，表示可以设置小数点，此时按S键，小数点位置循环切换。
6． 小数点设置完成后，按下Z键，左下箭头开始闪烁，表示可以保存设置。
7． 按下S键，保存设置；按下Z键，符号位开始闪烁，可重新开始设置数据。
注：若为“三按键”操作模式，在数据设置过程中，任何时刻都可以按下M键，以快速保存设置，而不必等到下箭头闪烁时才可以保存设置。
2. 按键操作说明
2.1. 主变量调零（清零）功能在实时正常显示状态，同时按下“M”＋“Z”键，并保持5秒，直接进入主变量调零功能。
注：1. 只有在软件版本1.4之后的电路板，才支持通过“M”＋“Z”快速进入功能；
2. 对于早期版本，需要输入操作码“2”后进入设置功能；或者输入操作码“6”后直接进入。
在进入“主变量调零”功能后，左下角的功能码显示“6”，中间显示当前的主变量值，下方区域显示“YES”或者“NO”。
��� 当显示“YES”时，按下“M”或者“Z”键，执行“主变量调零”操作。执行此功能后，输出压力为“0”。
��� 当显示“NO”时，按下“M”或者“Z”键，结束“主变量调零”操作。
��� 按下“S”键，可以在“YES”和“NO”之间进行切换。
2.2. 组态功能
2.2.1. 功能概述
在实时正常显示状态，按下Z键能进入组态数据设置状态。
在进入这个状态后，LCD左下角显示“01”，提示输入操作码。输入不同的操作码，则进入不同的功能设置界面。相应功能设置完成后，自动进行循环设置。
| 左下角“88”字符显示 | 设置变量 |
| 2 | 设置单位 |
| 3 | 设置量程下限 |
| 5 | 设置阻尼 |
| 6 | 主变量调零 |
| 8 | 输出特性【设置线性输出、或者开方输出】 |
��� 若为两键设置模式，在下箭头闪烁时，按下S键，实现M键保存功能。
��� 若设置数据超限，LCD显示“OVER”，此时按下S键或Z 键可以重新设置。
��� 在组态数据设置完成并回到正常显示状态下，若用户在10秒钟内再次按下Z键，则重新开始组态设置过程，并且略过输入码验证步骤。
��� 进入组态数据设置后，若2分钟内无按键按下，则返回正常显示。
��� 如果在“功能1”，输入操作码后，执行如下功能： 输入“××××2”（即前面4位可以为任意数），则进入单位设置。
输入“××××3”（即前面4位可以为任意数），则进入量程下限设置。
输入“××××5”（即前面4位可以为任意数），则进入阻尼设置。
输入“××××6”（即前面4位可以为任意数），则进入主变量调零。
输入“××××8”（即前面4位可以为任意数），则进入输出特性调整。
如果输入其它数据，则返回正常显示。这样可以避免人为的误操作。
2.2.2. 设置单位
设置单位过程中，LCD右下角闪烁显示当前选中的单位。单位设置流程如下：
1) 按下“S”键，依次选择主变量单位；（kPa、Torr、atm、MPa、inHO、inHG、ftHO、mmHO、mmHG、psi、bar、mbar、gcm、kgcm、Pa等）
2) 按下“Z”键或者“M”键，确认当前选择的主变量单位，并且直接进入“量程下限设置”功能界面。
说明：
��� 显示单位“I4H2O”表示：4摄氏度英寸水柱；
��� 显示单位“m4H2O”表示：4摄氏度毫米水柱；
2.2.3. 设置量程
设置量程时，必须首先输入“量程下限”，然后输入“量程上限”。
设置量程过程中，左下角的操作码显示“03”或者“04”，分别对应输入“下限”和“上限”。量程下限输入完毕后，自动进入“量程上限”的设置。
数据的输入方法，参见“2.2数据设置方法”。
2.2.4. 设置阻尼
可以通过输入操作码“5”直接进入设置阻尼页面，或者在设置完量程上限后直接进入设置阻尼。
左下角的操作码显示“05”时，表示设置阻尼值。阻尼值的输入范围是0～32秒。
数据的输入方法，参见“2.2数据设置方法”。
特别说明：如果输入阻尼值为“05678”，则自动进行“恢复出厂设置”操作。【需要在出厂前执行“数据备份”操作】
3.恢复出厂设置
如果变送器已经在出厂时，对组态等数据进行了备份，则可以通过按键输入阻尼“5678”来现场恢复数据。
“组态数据备份”：运行HART-CONFIG Tool软件，在“高级功能”下的“附加功能”选项下，点击“数据备份”按钮，即可将变送器的单位、量程、阻尼等信息进行备份。
备份数据的恢复有以下几种方式：
1） 通过HART-CONFIG Tool软件，在“仪表组态”下的“输出特性”页面，输入阻尼“5678”，再点击“写入”，可以恢复备份数据。【提示：写入数据时，可能提示“通讯失败”，是正常现象，不影响数据的恢复。因为5678不是有效的阻尼值】
2） 通过HART375手持器进行恢复。在“详细设置”→“信号状况”→“阻尼”下输入阻尼“5678”，并写入，可以恢复备份数据。【提示：写入数据时，可能提示“通讯失败”，是正常现象，不影响数据的恢复。因为5678不是有效的阻尼值】
3） 通过按键，在第5项，输入阻尼时，输入“05678”，并保存，将恢复备份数据。【此操作不影响真正的阻尼值】
